1、CWX船用自吸旋涡泵工作原理
    CWX船用自吸旋涡泵星形轮在旋转时，产生了离心力，液体在此离心力的作用下，由泵壳侧面孔流入叶片根部并被抛向外圆，进入两侧盖板的槽道中。这部分液体原来随着叶片作圆周运动，具有一定的速度能，在盖板槽道中速度能变为压力能。之后又被叶片所攫取。在液体质点由入口到出口的过程中，这样的作用多次重复，能量逐次增加，就象液体在离心水泵中受多级叶轮的作用那样。液体在槽道中随星形叶轮运动，到了截止点，由于槽道突然被堵塞，液体就从出口孔流出。出口孔设在出口盖板上，在入口盖板上，设有入口孔，它开在截止区后槽道突然出现的地方，这里显然是负压，以便把液体吸进来。

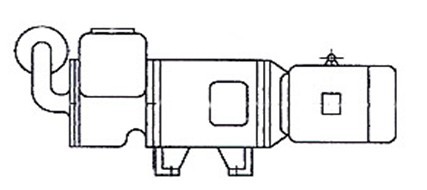

2、CWX船用自吸旋涡泵主要部件

1、电机    2、叶轮   3、泵体    4、机械密封

3、CWX船用自吸旋涡泵性能特点
(1)旋涡泵体积小、重量轻的特点在船舶装置中具有极大的优越性。　　
(2)具有自吸能力或借助于简单装置来实现自吸。
(3)具有陡降的扬程特性曲线，因此，对系统中的压力波动不敏感。　　
(4)某些旋涡泵可实现汽液混输。这对于抽送含有气体的易挥发的液体和汽化压力很高的高温液体具有重要的意义。　　
(5)旋涡泵结构简单、铸造和加工工艺都容易实现，某些旋涡泵零件还可以使用非金属材料，如塑料、尼龙模压叶轮等。

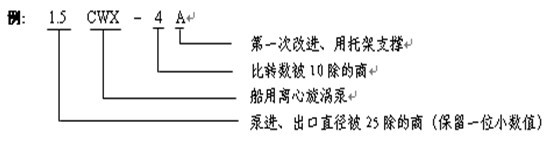

4、CWX船用自吸旋涡泵型号说明

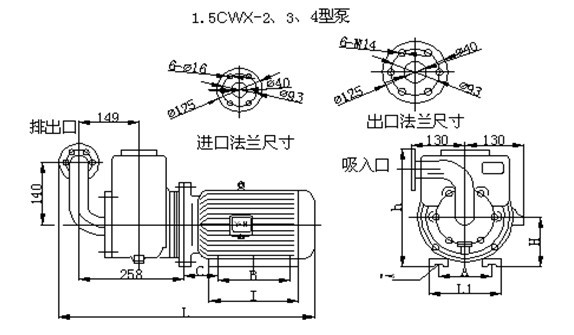

5、CWX船用自吸旋涡泵安装尺寸
